房间标定

房间标定是玩出梦想提供的系统级应用，用于确保虚拟对象和物理环境的精确对齐，通过房间标定，可以提高虚拟现实程序的真实感和稳定性，为用户提供更具交互性和沉浸感的体验。用户可以通过房间标定应用将现实房间中的墙、门窗、桌椅、沙发等物体标定出来。开发者可以通过 SDK 获取用户创建的标定数据，并将其使用在自己的应用中。

要求

你可以通过 SDK 接口获取房间标定应用创建的房间信息和标定数据，并将其用于自己的应用中，也可以在应用内创建自己的锚点。

SDK 版本：Unity SDK 2.8.0 及以上
设备型号：YVR2，Play Form Dream MR
系统版本：DreamOS 1.3.0 及以上

Note

数据修改权限：第三方应用无法创建房间，仅允许房间标定应用修改数据
数据读取权限：房间标定应用和第三方应用可以读取房间标定数据

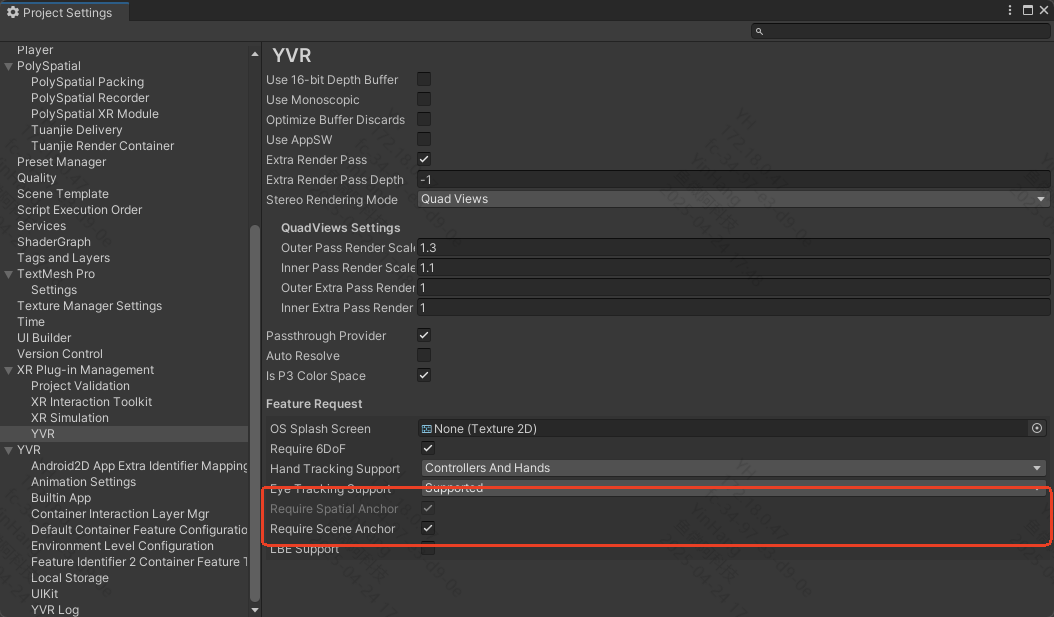

在项目中打开ProjectSettings 选择 XR Plug-in Management 下 YVR 面板勾选 Spatial Anchor Support 和 Scene Support

Note

勾选 Spatial Anchor Support 和 Scene Support 选框后，AndroidManifest.xml 文件中会添加锚点对应权限。
> <uses-permission android:name="com.yvr.permission.USE_ANCHOR_API"\> >
> <uses-permission android:name="com.yvr.permission.USE_SCENE"\>

com.yvr.permission.USE_SCENE 是一项运行时权限，当用户授予该权限后，允许应用程序查询用户设备上的空间数据。请求 Android 运行时权限功能可用于发起权限请求。

Scene Anchors 可以包含的组件类型

Scene Anchor 需要组件才能描述标定的环境。因此应用需要通过查询 Scene Anchor 是否支持给定的组件，以及该组件是否已启用，来获取锚点所包含的空间信息

Locatable：可定位组件，通知系统可以跟踪此定位点，启用后，应用可以持续的查询定位点的位姿信息。
Storable：可存储组件，启用后，表示锚点可以被保存。
RoomLayout：房间布局组件，包含对构成房间的墙壁，天花板和地板锚点的引用。
AnchorContainer：包含对房间内其他物体（沙发，茶几，窗户等）定位点列表的引用。
Bounded2D：对 2D 平面数据的定位点信息，包含平面的宽高以及相对于锚点 x,y 轴上的偏移（或者是非矩形平面的索引三角形网格）。
Bounded3D：3D 立方体数据，包含长宽高以及此立方体相对于锚点 x,y,z, 轴上的偏移。
SemanticLabels：锚点的语义标签，此组件可以将锚点分为多个分类，详细信息参考下文。

常见场景锚点

房间的场景锚点将具有：

RoomLayout 组件用于引用天花板、墙壁和地板。
AnchorContainer 组件用于保存房间内所有的场景锚点。
2D 元素（如墙壁，天花板，地板，窗户等）的场景锚点具有：用户获取锚点位置的 Locatable 组件；SemanticLabels 语义标签组件；Boundary2D 平面尺寸数据。
3D 元素（如沙发，茶几，桌子等）的场景锚点具有：用户获取锚点位置的 Locatable 组件；SemanticLabels 语义标签组件；Bounded3D 立方体信息。

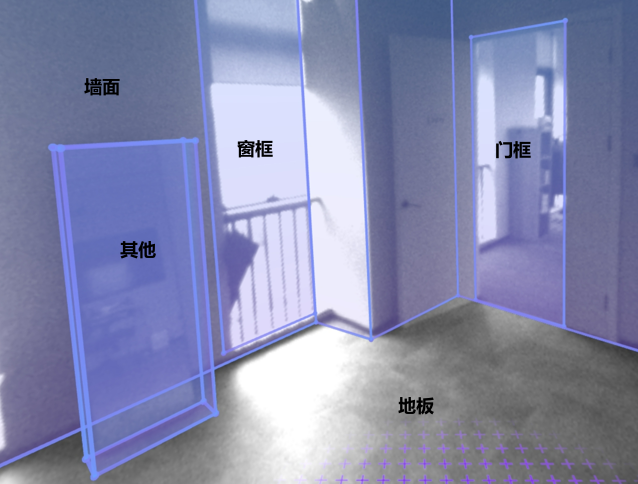

Scene

锚点语义分类

语义分类将 Scene Anchors 分类为预先确定且有系统管理的对象类型列表。语义将对象分隔到其对应的几何描述，以便为应用开发人员提供特定于分类的游戏逻辑。支持的语义标签：

语义类型	描述
FLOOR	地板	2D
CEILING	天花板	2D
WALL_FACE	墙面	2D
COUCH	沙发	3D
DOOR_FRAME	门框	2D
WINDOW_FRAME	窗框	2D
OTHER	窗框	3D
TABLE	桌子	3D
BED	床	3D

Note

此列表标签正在不断发展，因为我们会定期添加对更多 2D 和 3D 对象的支持。

锚点坐标轴

房间标定应用创建的 2D 元素和 3D 元素的坐标轴方向与其类型和创建顺序有关，规则如下：

墙面、门、窗

原点位于墙面中心

+X：根据左手坐标系，从上往下看，逆时针方向
+Y：垂直地面向上
+Z：垂直于墙面向内

地板

原点位于地面的几何中心

+X：从上往下看，顺时针沿着墙面指向第一个绘制的点的方向
+Y：根据左手坐标系确定
+Z：垂直朝上

天花板

原点位于天花板的几何中心

+X：地面的 -X 方向
+Y：根据左手坐标系确定
+Z：垂直朝下

沙发、床、桌子和其他

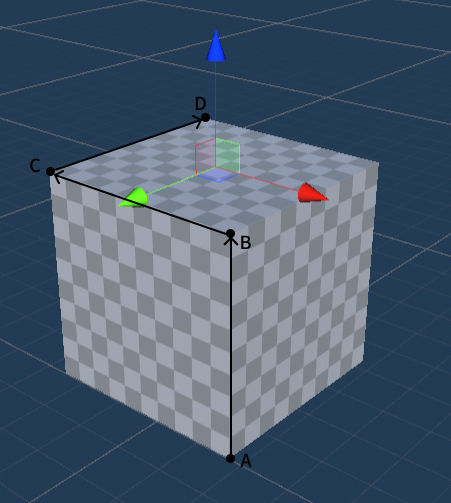

Cube

第一条线 AB 画高度，然后画顶面的两条棱 BC 和 CD。原点位于顶面的中心

+X：CB 方向
+Y：根据左手坐标系确定
+Z：AB 方向

获取房间标定数据接口

获取锚点的房间布局信息

YVRSceneAnchor.instance.GetAnchorRoomLayout 接口获取锚点的房间布局信息。

/// <summary>
/// 获取指定空间锚点的房间布局信息。
/// </summary>
/// <param name="anchorHandle">空间锚点的句柄</param>
/// <param name="roomLayout">返回的房间布局信息</param>
/// <returns>如果成功获取房间布局信息，则为 true；否则为 false</returns>
public bool GetAnchorRoomLayout(ulong anchorHandle, out YVRRoomLayout roomLayout)

YVRRoomLayout 包含房间地板、天花板、墙壁锚点的 UUID。

public struct YVRRoomLayout
{
    // 地板锚点
    public YVRSpatialAnchorUUID floorUuid;
    // 天花板锚点
    public YVRSpatialAnchorUUID ceilingUuid;
    // 墙壁锚点列表
    public YVRSpatialAnchorUUID[] wallUuids;
}

获取锚点的容器信息

YVRSceneAnchor.instance.GetAnchorContainer 接口获取锚点的容器信息。

/// <summary>
/// 获取指定空间锚点的容器信息。
/// </summary>
/// <param name="anchorHandle">空间锚点的句柄</param>
/// <param name="containerUuids">返回的容器 UUID 列表</param>
/// <returns>如果成功获取容器信息，则为 true；否则为 false</returns>
public bool GetAnchorContainer(ulong anchorHandle, out List<YVRSpatialAnchorUUID> containerUuids)

获取锚点的矩形平面

YVRSceneAnchor.instance.GetAnchorBoundingBox2D 接口提供对锚点矩形平面信息的访问。

/// <summary>
/// 获取指定空间锚点的二维边界框信息。
/// </summary>
/// <param name="anchorHandle">空间锚点的句柄</param>
/// <param name="boundingBox2D">返回的二维边界框信息</param>
/// <returns>如果成功获取边界框信息，则为 true；否则为 false</returns>
public bool GetAnchorBoundingBox2D(ulong anchorHandle, out YVRRect2D boundingBox2D)

YVRRect2D 包含平面的宽高以及相对与锚点位姿原点在 x,y 轴上的偏移。

public struct YVRRect2D
{
    // 平面相对于锚点在 x,y 轴上的偏移
    public Vector2 offset;
    // 平面的宽高
    public Vector2 extent;
}

获取锚点的三维边界框

YVRSceneAnchor.instance.GetAnchorBoundingBox3D 接口提供对锚点 3D 信息的访问。

/// <summary>/// 获取指定空间锚点的三维边界框信息。/// </summary>
/// <param name="anchorHandle">空间锚点的句柄</param>
/// <param name="boundingBox3D">返回的三维边界框信息</param>
/// <returns>如果成功获取边界框信息，则为 true；否则为 false</returns>
public bool GetAnchorBoundingBox3D(ulong anchorHandle, out YVRRect3D boundingBox3D)

YVRRect3D 包含 3D 对象的长宽高以及相对于锚点位姿原点在 x,y,z 轴上的偏移。

public struct YVRRect3D {
    // 3D 对象相对于锚点原点在 x,y,z 轴上的偏移
    public Vector3 offset;    // L3D 对象的长宽高
    public Vector3 extent;}

获取锚点的不规则平面顶点信息

YVRSceneAnchor.instance.GetAnchorBoundary2D 接口返回锚点的非矩形平面信息。

/// <summary>/// 获取锚点的平面顶点信息/// </summary>
/// <param name="anchorHandle">空间锚点的句柄</param>
/// <param name="boundary">返回平面的顶点集合</param>
/// <returns>如果成功获取边界信息，则为 true；否则为 false</returns>
public bool GetAnchorBoundary2D(ulong anchorHandle, out List<Vector2> boundary)

获取锚点的语义标签

YVRSceneAnchor.instance.GetAnchorSemanticLabels 接口返回锚点的语义标签。

/// <summary>/// 获取锚点的语义标签信息。/// </summary>
/// <param name="anchorHandle">空间锚点的句柄</param>
/// <param name="labels">返回的语义标签字符串</param>
/// <returns>如果成功获取语义标签信息，则为 true；否则为 false</returns>
public bool GetAnchorSemanticLabels(ulong anchorHandle, out string labels)

Note

当锚点支持的组件类型为 Bounded2D 类型是，既可以使用 GetAnchorBoundingBox2D 接口获取矩形平面数据，也可以使用 GetAnchorBoundary2D 获取平面的顶点数据。（若房间标定的平面为非矩形，此时使用 GetAnchorBoundingBox2D 时将根据平面顶点信息返回对应的最小外接矩形。）

启动房间标定应用

调用 YVRSceneAnchor.instance.RequestSceneCapture 接口可以启用房间标定引用进行房间标定。

获取房间标定数据流程

你可以通过以下流程来检索房间标定数据的内容：

通过 YVRSpatialAnchor.instance.QuerySpatialAnchor 接口查询具有组件 RoomLayout 的锚点。
对于查询到的 RoomLayout 组件锚点，通过 YVRSceneAnchor.instance.GetAnchorContainer 接口获取该房间标定下的所有子锚点。
通过 UUID 使用 YVRSpatialAnchor.instance.QuerySpatialAnchor 接口循环查询到所有子锚点。
对于查询到的子锚点，调用 YVRSpatialAnchor.instance.GetSpatialAnchorComponentStatus 检索其是否支持对应的组件类型。
如果想要了解尺寸，调用 GetAnchorBoundingBox2D ，GetAnchorBoundary2D 或 GetAnchorBoundingBox3D 返回对应信息，并相应的缩放 Unity 对象。

代码示例

private YVRSpatialAnchorResult m_RoomLayoutAnchor;
private List<YVRSpatialAnchorResult> m_ContainerAnchors = new List<YVRSpatialAnchorResult>();
// 获取 RoomLayout 组件的锚点
public void GetRoomLayoutAnchor()
{
    YVRSpatialAnchorQueryInfo queryInfo = new YVRSpatialAnchorQueryInfo();
    queryInfo.storageLocation = YVRSpatialAnchorStorageLocation.Local;
    queryInfo.component = YVRSpatialAnchorComponentType.RoomLayout;
    YVRSpatialAnchor.instance.QuerySpatialAnchor(queryInfo, OnQueryRoomLayoutAnchorCallback);
}
private void OnQueryRoomLayoutAnchorCallback(List<YVRSpatialAnchorResult> spatialAnchorResults)
{
    if(spatialAnchorResults != null && spatialAnchorResults.Count >= 0)
    {
        m_RoomLayoutAnchor = spatialAnchorResults.First();
    }
    else
    {
        // 无标定信息，跳转至房间标定应用进行标定
        YVRSceneAnchor.instance.RequestSceneCapture("");
    }
}
// 获取房间标定下的所有锚点
public void GetAnchorAontainer()
{
    if(m_RoomLayoutAnchor.anchorHandle == 0) return;
    bool result = YVRSceneAnchor.instance.GetAnchorContainer(m_RoomLayoutAnchor.anchorHandle,  out List<YVRSpatialAnchorUUID> container);
    if (!result) return;

    YVRSpatialAnchorQueryInfo queryInfo = new YVRSpatialAnchorQueryInfo();
    queryInfo.storageLocation = YVRSpatialAnchorStorageLocation.Local;
    queryInfo.ids = container.ToArray();
    YVRSpatialAnchor.instance.QuerySpatialAnchor(queryInfo, OnQueryContainerCallback);
}
private void OnQueryContainerCallback(List<YVRSpatialAnchorResult> spatialAnchorResults)
{
    m_ContainerAnchors = spatialAnchorResults;
}
// 获取不规则平面顶点信息
private void GetAnchorBoundary2DData(YVRSpatialAnchorResult anchor)
{
    YVRSpatialAnchor.instance.GetSpatialAnchorComponentStatus(anchor.anchorHandle, YVRSpatialAnchorComponentType.Bounded2D, out YVRSpatialAnchorComponentStatus status);
    if(status.enable)
    {
        YVRSceneAnchor.instance.GetAnchorBoundary2D(anchor.anchorHandle, out List<Vector2> boundary);
    if (boundary!=null)
    {
        for (int i = 0; i < boundary.Count; i++)
        {
            Debug.Log($"boundary uuid:{new string(anchor.uuid)} index:{i} x:{boundary[i].x},y:{boundary[i].y}");
        }
    }
    }
}
// 获取锚点矩形平面信息
private void GetAnchorBoundingBox2DDate(YVRSpatialAnchorResult anchor)
{
    YVRSpatialAnchor.instance.GetSpatialAnchorComponentStatus(anchor.anchorHandle, YVRSpatialAnchorComponentType.Bounded2D, out YVRSpatialAnchorComponentStatus status);
    if (status.enable)
    {
        YVRSceneAnchor.instance.GetAnchorBoundingBox2D(anchor.anchorHandle, out YVRRect2D boundingBox2D);
        Debug.Log(
            $"box2d uuid:{new string(anchor.uuid)} boundingBox2D offset.x:{boundingBox2D.offset.x},offset.y:{boundingBox2D.offset.y},extent.x:{boundingBox2D.extent.x},extent.y:{boundingBox2D.extent.y}");
    }
}
// 获取锚点 3D 信息
private void GetAnchorBoundingBox3DDate(YVRSpatialAnchorResult anchor)
{
    YVRSpatialAnchor.instance.GetSpatialAnchorComponentStatus(anchor.anchorHandle, YVRSpatialAnchorComponentType.Bounded3D, out YVRSpatialAnchorComponentStatus status);
    if (status.enable)
    {
        YVRSceneAnchor.instance.GetAnchorBoundingBox3D(anchor.anchorHandle, out YVRRect3D boundingBox3D);
        Debug.Log(
            $"box3d uuid:{new string(anchor.uuid)} boundingBox3D offset.x:{boundingBox3D.offset.x},offset.y:{boundingBox3D.offset.y},offset.z:{boundingBox3D.offset.z},extent.x:{boundingBox3D.extent.x},extent.y:{boundingBox3D.extent.y},extent.z:{boundingBox3D.extent.z}");
    }
}
// 获取锚点语义标签信息
private void GetAnchorSemanticLabelsDate(YVRSpatialAnchorResult anchor)
{
    YVRSpatialAnchor.instance.GetSpatialAnchorComponentStatus(anchor.anchorHandle, YVRSpatialAnchorComponentType.SemanticLabels, out YVRSpatialAnchorComponentStatus status);
    if (status.enable)
    {
        YVRSceneAnchor.instance.GetAnchorSemanticLabels(anchor.anchorHandle, out string semanticLabels);
        Debug.Log($"semanticLabel anchor uuid:{new string(anchor.uuid)} semanticLabels:{semanticLabels}");
    }
}
private void GetAnchoComponentData()
{
    foreach (var anchor in m_ContainerAnchors)
    {
        GetAnchorBoundary2DData(anchor);
        GetAnchorBoundingBox2DDate(anchor);
        GetAnchorBoundingBox3DDate(anchor);
        GetAnchorSemanticLabelsDate(anchor);
    }
}

示例工程

更多详情，请参考 Scene Anchor Sample。
